同3D銑床規格的CAD可繒製2D到3D線面、曲線、交線、曲面、實體
完整2D、3D圖檔交換,如:DXF DWG IGES ASCII、 HPGL、STPE Parasolid-UG、Solidworks、SolidEdge、CADL、VDA、STL(PRO-E STEP CATIA)。

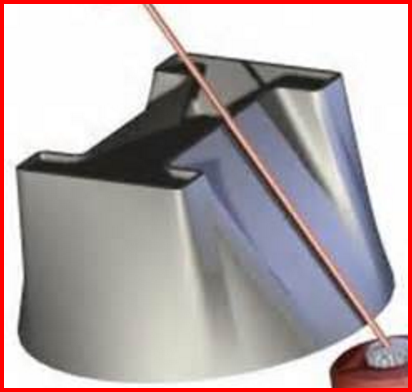

4軸、5軸上下異形,上下都可為3D空間曲線(可自動對應上下圖素、手動或其它摺角處理,支援G02、G03及傾角偵測,並可切換角度值或UV值。

切割路徑與CAD圖面具參數關連性,修改圖面則NC編程自動修改、修改加工參數,則NC結果自動修正。



加工以弦差精度控制,可用程式過濾方式使程式平順,產生G02、G03、G01之混合短程式(非全部G01)。

加工圖素可分為2D或3D曲線,也可直接使用實體或曲面邊線
外形切割支援封閉圖形,開放圖形並支援一次多物件窗選及整齊排序
外形切割支援單邊或各邊可錐度角,且可任意修改之。


支援錐度角之轉角,各種上下形狀及孤度變化,如圓角、尖角或其它值。
支援清角及自動進入或退出之引線(含圓弧切出入及重疊量)。
可決定毛頭(預留連接處)同外形主體之切割方式,可單獨、分開或一起切割及其次數、切量。


可自由設定穿線點、工作原點、剪線點及非垂直式穿剪線點。
可自由設定X、Y平面高度、UV高度及G00之高度。
可自由設定每路徑順逆切割之次數、割幾次量、修幾次量,並可自由設定每路徑之加工條件(可存為加工歷程,以後可重複使用)。

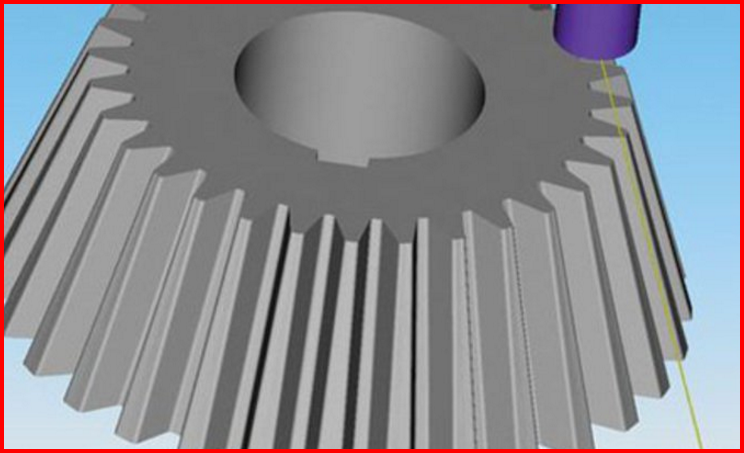

支援副程式及平移複製路徑,路徑模擬可觀看各視角、支援著色或驗証實體切割。

無屑加工方式達6種以上,如:雙向、環切、沿切邊。
NC路徑完成時可任意編修邊界或端點資料,如:補償、暫停、錐度、起割點、反向路徑、轉角型式、插入任何指令或修改路徑。

支援自動化機能,如:DNC傳輸、自動穿剪線、無屑加工。
全面支援國產之線切割及AGIE、FANUC、BROTHER、HITACHI、MITSUBISHI、PRIMA、CHARMILLES、SODICK、SEIBU等國內外新舊機種。
