銑床加工部份:3D 5軸


1.刀具路徑:外形銑削、挖槽、鑽孔、全圓銑削、曲面粗加工及精加工。

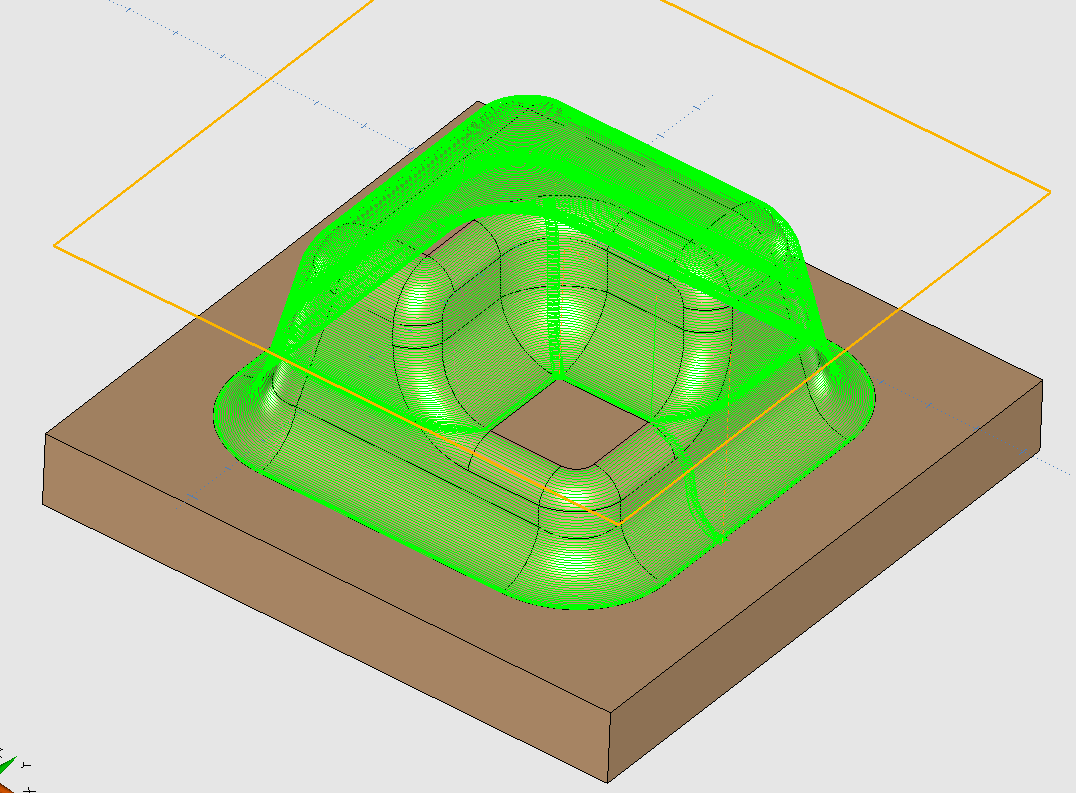

(a).粗加工:平行銑削、放射狀加工、投影加工、曲面流線加工、等高外形加工、殘料粗加工、挖槽粗加工及插削式粗加工。

(b.)精加工:平行銑削、陡斜面加工、放射狀加工、投影加工、曲面流線、等高外形、淺平面加工、交線加工、殘料清角及3D環繞等距加工。

  1. 自動過切偵測,可讀取MC9 MCX、STL、IGS圖檔加工。
  2. 使用全新的參數式介面。
  3. 刀具路徑與圖形具關連性。
  4. 定義刀具:可直接由螢幕觀看刀具型式及參數。
  5. 操作管理:可輕易地編輯、拷貝及搬移指定操作之加工參數、刀具路徑及刀具之定義至另一個操作中。
  6. 刀具路徑可編輯、轉換及批次執行。
  7. 可模擬加工路徑,亦可實體切削模擬。
  8. 具備數十種開放式的後處理程式,使用者可視需要自行修改。
  9. 可透過RS232接線直接與機台做DNC連線。
  10. 可設定材料庫、刀具庫及列出加工時所有加工資料、刀具設定等報表。
  11. 可計算加工時間。
  12. 可接受三次元量測資料或不同CAD系統之圖檔直接加工。
  13. 可利用C-HOOKS VB編寫加工程式。
  14. 曲線五軸加工
  15. 沿邊五軸加工
  16. 鑽孔五軸加工
  17. 多曲面五軸加工
  18. 流線五軸加工
  19. 螺旋四軸加工
  20. 通道孔穴五軸加工

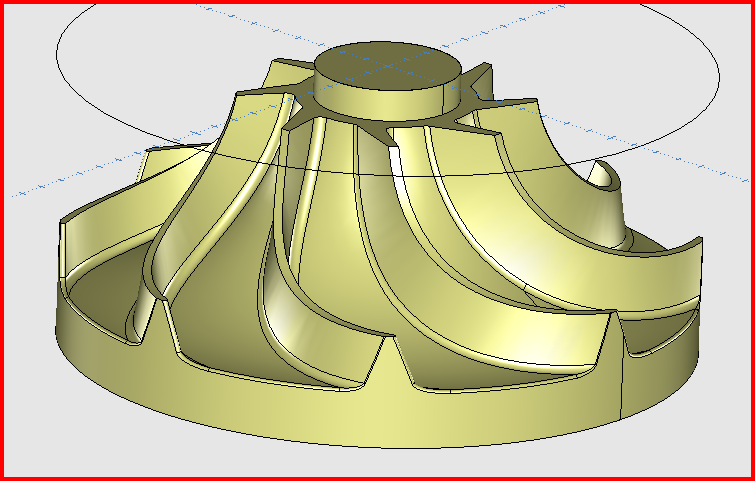

  21. 5軸加工多面(定面)2D及3D 加工含4軸加工
  22. 5X曲面路徑平行切削
  23. 5X曲面路徑沿曲線切削
  24. 5X曲面路徑兩曲線之間的形狀
  25. 5X曲面路徑平行到曲線
  26. 5X曲面路徑計畫曲線(投影做法)
  27. 5X曲面路徑兩曲面之間的型態
  28. 5X曲面路徑平行到曲面



高速高精加工、似鏡面加工法是我們的強項



本公司具光學曲率曲面CAD的建立,及CAM-CNC加工指導與技術移轉

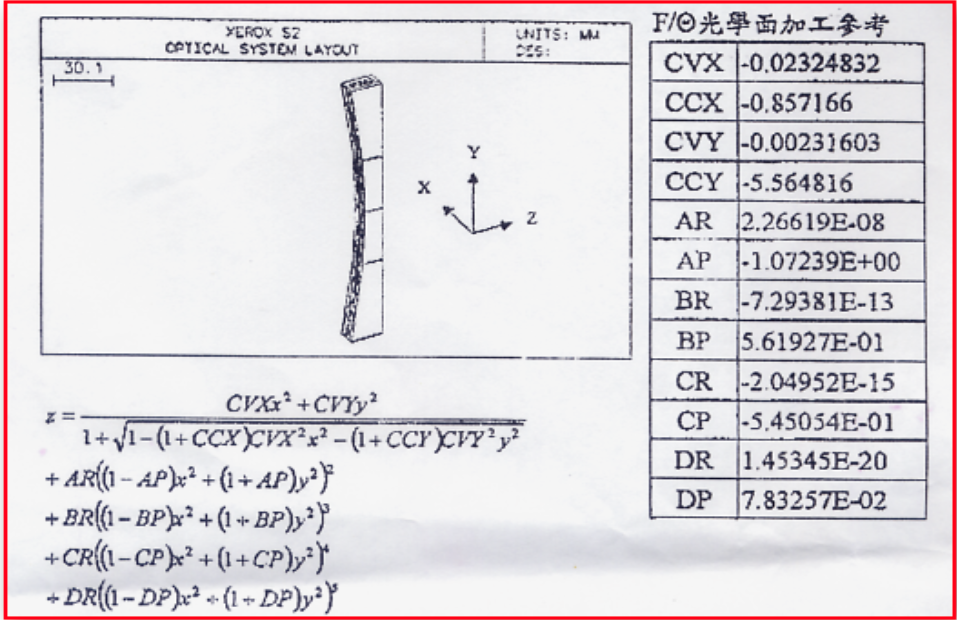

可由公式建立光學曲面





回答:其他光學運用

5X 加工機如:黑田鏡面拋光機,TOSHIBA 高速加工機

黑田鏡面拋光機 (MASTERCAM 5X POST 需求)

FANUC 180 I-M

X Y B C (4軸同動)

無Z,但初始下降加M01最後上升加M01

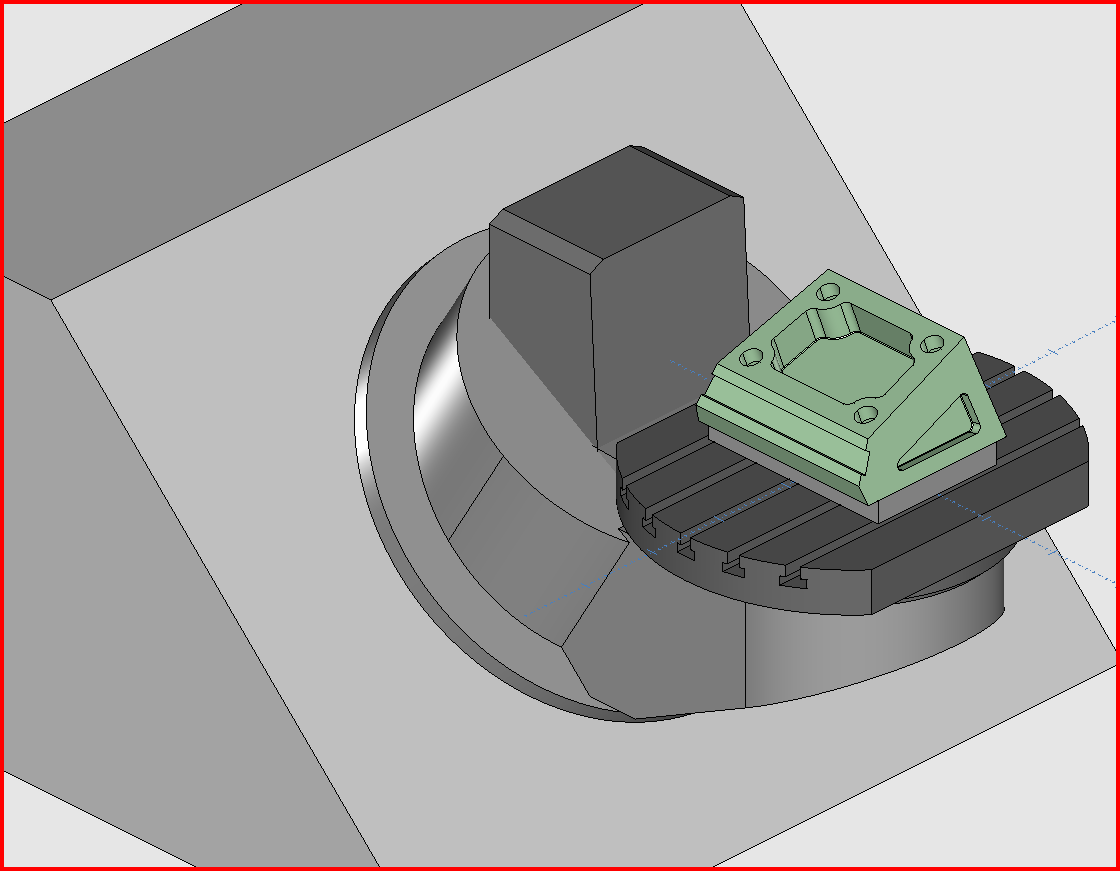

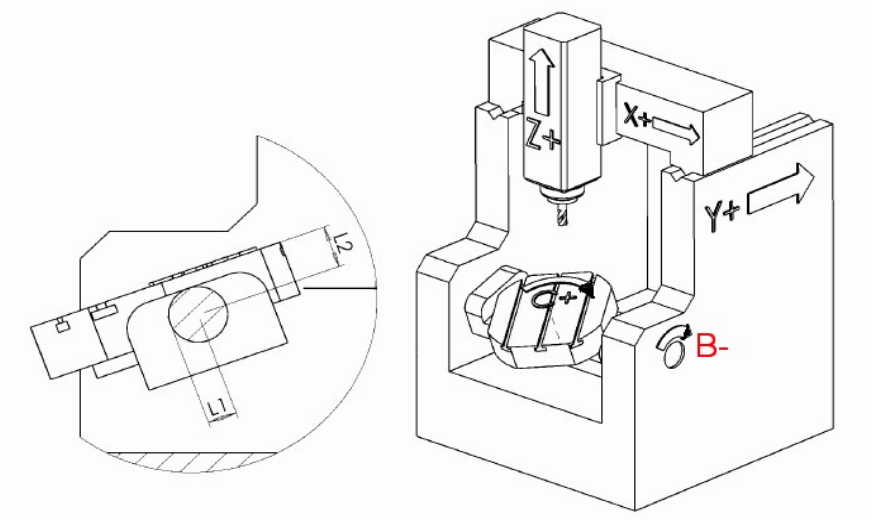

B軸角度如下圖+B 90度轉到–B -90度

B軸角度如下圖360自由旋轉

B軸旋心擺長=L2=?(自行檢測紀錄執行POST雜項變數需要)

C軸對B軸偏心長L1 = -Y長度?或+Y =?
